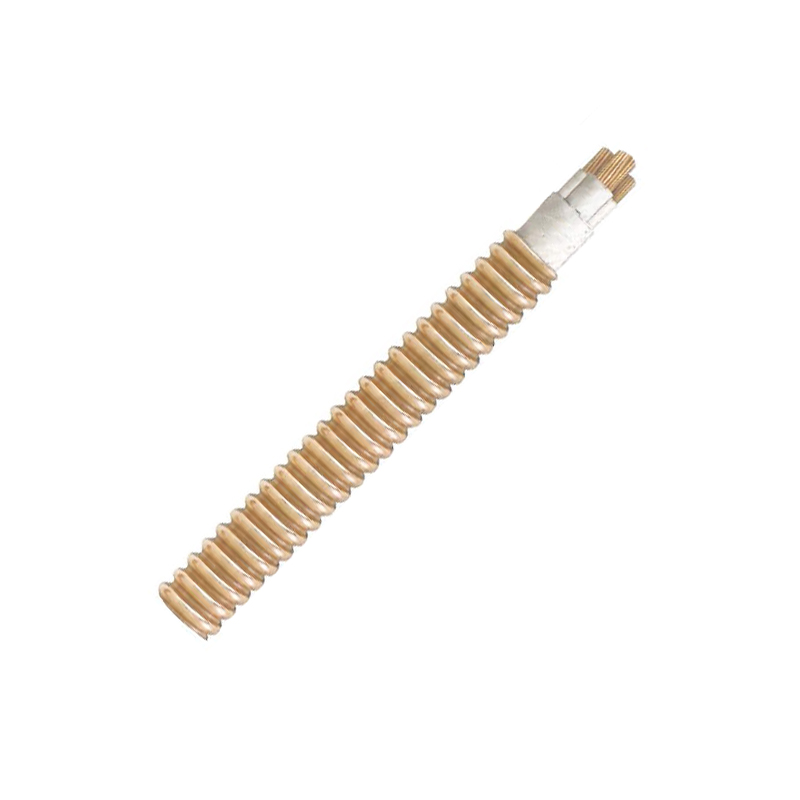

Fleksibilni vatrootporni kabeli s bakrenim omotačem

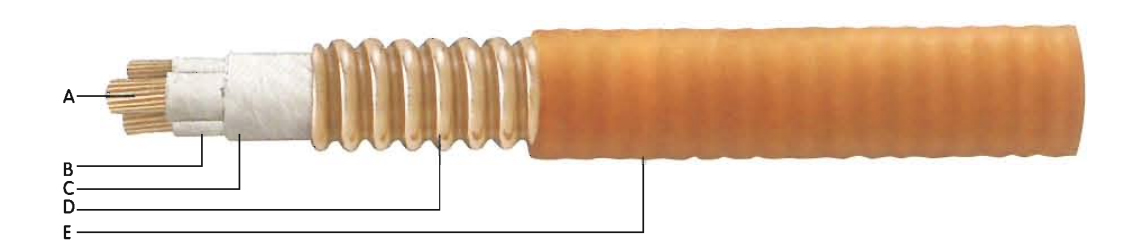

Struktura naboranog bakrenog plašta fleksibilnog vatrootpornog kabela
1. Vodič kabela: sastavljen od užetanih bakrenih žica, s povoljnim svojstvom savijanja.
2. Izolacijski sloj: koristi anorganske izolacijske materijale otporne na visoke temperature.
3. Bakreni omotač: bakreni materijali, kroz posebnu strojnu obradu, s povoljnim svojstvom savijanja, koji se koristi kao PE žica.
4. Vanjski omotač: izrađen od plastičnih materijala bez dima i netoksičnosti, s povoljnom zaštitom od korozije.

Model offleksibilnih vatrootpornih kabela s bakrenim omotačem

Npr.1:YTTW 4×50
To znači fleksibilni vatrootporni kabel s 4 nabora bakrenog plašta od 50 mm² u području presjeka.
Npr.2:YTTW4×(1×150)
To znači fleksibilni vatrootporni kabel s bakrenim omotačem od 4 nabora, jednožilni presjek od 150 mm².

Svojstvo otpornosti na vatru naboranog bakrenog plašta fleksibilnih vatrootpornih kabela
1. U skladu s nacionalnim standardima, vatrootporne žice i kabeli metodom ispitivanja karakteristika požara, prema GB12666.6
Staklo A, pečeno u plamenu s temperaturom plamena 950 ℃, primijenite napon od 750 V između faze i faze i između faze i vanjskog omotača, trebalo bi moći izdržati 90 minuta bez kvara.
Klasa B, spaljivanje u vatri s temperaturom plamena 750-800 ℃, primijenite napon od 750 V između faze i faze te između faze i omotača, trebao bi moći izdržati 90 minuta bez kvara.

2. Prema BS 6378, fleksibilni vatrootporni kabeli s naboranim bakrenim plaštom zadovoljavaju sljedeće zahtjeve:

Klasa A 650 ℃ 3h

Klasa B750℃ 3h

Klasa C950℃ 3h

Klasa S950℃ 20 min

Prednosti naboranog bakrenog plašta fleksibilnih vatrootpornih kabela

1. Izvrsno svojstvo otpornosti na vatru, ocjena otpornosti na vatru ne samo da zadovoljava nacionalni standard GB12666.6:kategorija A950℃ 90min, nego također zadovoljava i U.K.standard BS6387-1994:klasa AC950℃ 3h;klasa B750℃3h;klasa C950℃3h; u međuvremenu također može izdržati prskanje vodom ili mehanički udar;
2. Duga kontinuirana duljina: duljina može zadovoljiti potražnju za duljinom napajanja unatoč jednožilnom ili višežilnom kabelu, a kontinuirana duljina svakog kabela može biti duga čak 1000 m.
3. Veliko područje presjeka, područje presjeka kabela s jednim priključkom doseže 630 mm。a višežilnog kabela 70 mm²;
4. Svojstvo fleksibilnosti, kabel se može namotati na kabelski kotur, s polumjerom savijanja 6-10D, (D je vanjski promjer kabela);
5.  Netoksičnost bez dima pri gorenju, koristi neorganske materijale (nezapaljive materijale) za izolaciju, njegovo gorenje ne bi proizvelo nikakav štetan plin ili sekundarno onečišćenje, proizvod je za zaštitu okoliša;
6.Visoki kapacitet preopterećenja, kabel ne samo da ima visoku nosivost struje, već ima i veliku sposobnost preopterećenja. Prema zahtjevima za rad。površinska temperatura kabela obično je≤70 ℃, ako se ne dodiruje ili ne dolazi u kontakt sa zapaljivim građevinskim materijalima, temperatura omotača kabela može se povisiti do 105 ℃. kada dođe do preopterećenja. 10 ng rada temperatura vatrootpornog kabela može doseći 250 ℃;
7. Svojstvo otpornosti na koroziju, organski izolirani vatrootporni kabel ponekad zahtijeva plastičnu ili željeznu cijev, plastična cijev je sklona kvarenju, a željezna cijev je sklona hrđanju ili erodiranju. ali vatrootporni kabel ima bakreni omotač i cijev treba manje, osim toga, bakreni omotač ima povoljnu otpornost na koroziju;
8. Bez elektromagnetskih smetnji, pri ožičenju u istom okomitom oknu s informacijskom žicom i kontrolnom žicom, zbog zaštite od bakrenog plašta, vatrootporni kabel ne bi ometao pojedinačne i kontrolne žice ili kabele;
9. Povoljna sigurnost, može opskrbiti strujom i pokrenuti aparat za gašenje požara normalno u plamenu, smanjuje štetu od požara. Osim toga, pouzdan je za sigurnost osoblja, budući da je njegov bakreni omotač vrsta dobrog vodiča, najbolje je uzemljena PE žica i pokriva cijeli kabel, Životni vijek do 100 godina;
10. Dug životni vijek, otpornost na visoke temperature i otpornost na degradaciju anorganskog izoliranog materijala, njegov radni vijek je mnogo puta veći od organski izoliranih kabela, u normalnim radnim uvjetima, njegov radni vijek može biti dug kao i kod zgrada;
11. Prijevoz i pakiranje fleksibilnih vatrootpornih kabela od naboranog bakrenog omotača, uključujući spojnice za ugradnju, jednostavni su, gotovo isti kao kod uobičajenih kabela;
12. Povoljna ekonomičnost, zbog naprednih proizvodnih procesa i jednostavne instalacije, ukupni trošak fleksibilnih vatrootpornih kabela s naboranim bakrenim plaštem znatno je niži od kabela s mineralnom izolacijom pod istim uvjetima.

Električne karakteristike savitljivih vatrootpornih kabela s bakrenim plaštom
1. Nazivni napon: 0,6/1kV
2. Nazivna struja:jednožilni 25A-1800A;višejezgreni 16A-500A;
3. Izolacijski otpor: izolacijski otpor≥1000MQ·km. Duljina kabela manja od 100m, zatim izolacijski otpor≥10000MQ。
4. Podnosljivi napon električne frekvencije: primijenite napon od 2000 V i 2500 V između faze i faze, kao i faze i bakrenog plašta kabela od 500 V odnosno 750 V, trebali bi moći izdržati 15 minuta bez kvara.
